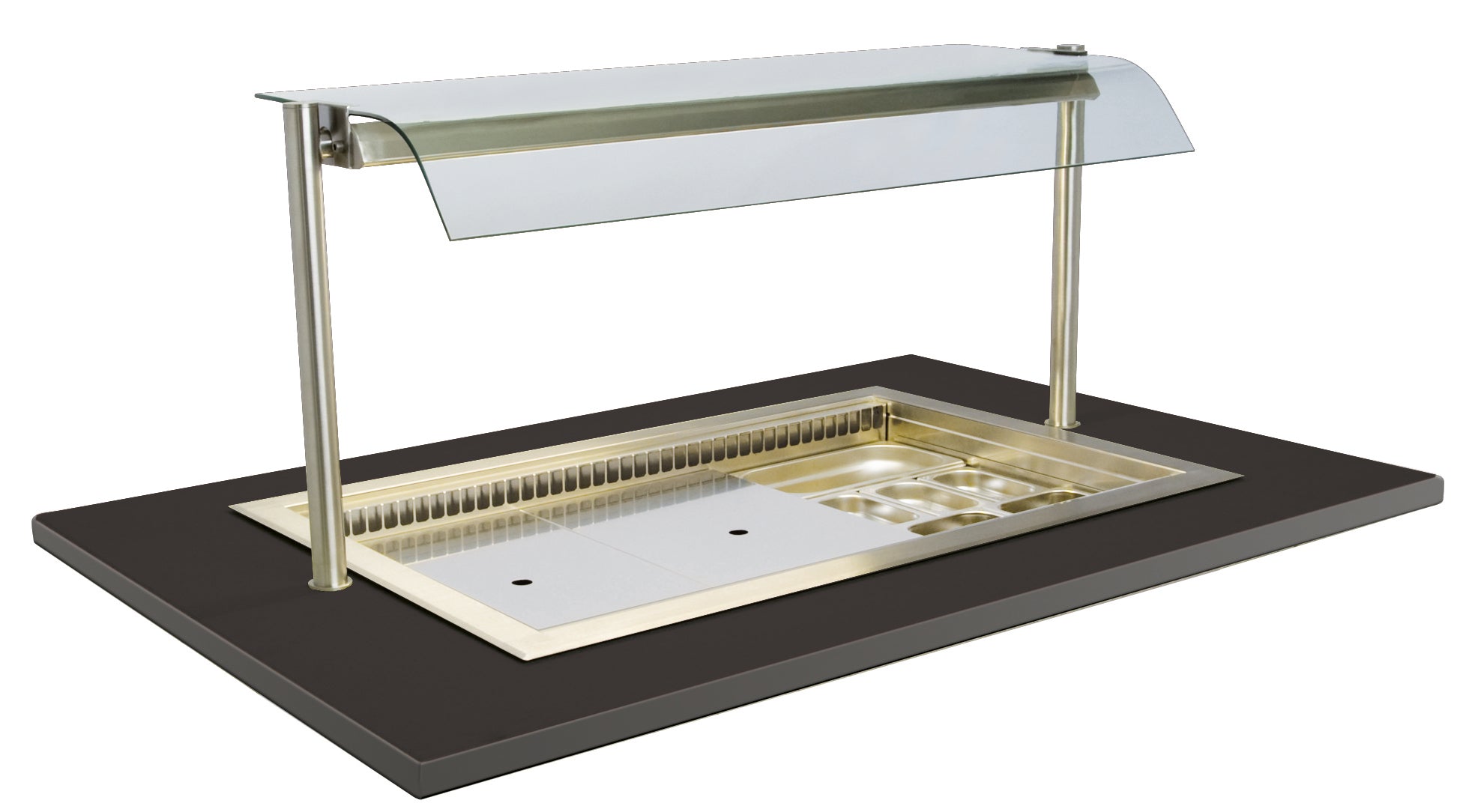

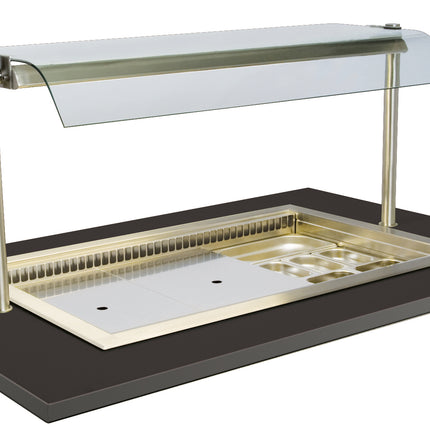

Der NordCap Hustenschutz HS 5-1-45 ist ein ungekühlter Glasaufbau für GN 1/1 mit 450 mm Höhe, der fest in die bauseitige Arbeitsplatte verschraubt wird – mit LED-Innenbeleuchtung unter der Decke und einer Glasetage.
Der HS 5-1-45 ist ein ungekühlter Hustenschutz für GN 1/1. Mit Außenmaßen von 1900 x 430 x 450 mm (B x T x H) ist er als Glasaufbau für die bauseitige Plattenmontage ausgelegt und wird dauerhaft mit der vorhandenen Arbeitsplatte verbunden. Bei NordCap zählt er zur Produktgruppe der Hustenschutze, ungekühlten Glasaufbauten und neutralen SB-Vitrinen. Die Breite von 1900 mm bestimmt, welche Fläche der Aufbau auf der Arbeitsplatte überspannt.
Die Abdeckung bildet eine ESG-Scheibe, die einseitig gebogen ist. Zusätzlich verfügt der Hustenschutz über eine Etage mit gehärteter Glasscheibe, die ebenfalls einseitig gebogen ist. Die Etage lässt sich in der Tiefe wahlweise fixieren, ihre Position kann also an die jeweilige Situation vor Ort angepasst werden. Getragen wird der gesamte Glasaufbau von Rundrohrträgern mit einem Durchmesser von 38 mm.
Die Verkleidung besteht außen wie innen aus Edelstahl CNS 1.4301. Das Nettogewicht beträgt 80 kg, das Bruttogewicht 108 kg. Hergestellt wird der Hustenschutz in Österreich. Als ungekühltes Produkt unterliegt er keiner EPREL-Kennzeichnungspflicht. Für die Planung stellt NordCap unter anderem ein Produktdatenblatt, eine Maßzeichnung, eine Ersatzteilliste, einen Vergabetext sowie CAD- und BIM-Daten bereit.
Für die Ausleuchtung sorgt eine LED-Innenbeleuchtung, die horizontal unter der Decke angeordnet ist. Die elektrische Verkabelung ist im Rundrohr nach unten lose herausgeführt. Der elektrische Anschlusswert ist mit 0,017 kW bei 230 V, 1-phasig, 50 Hz angegeben. Der Hustenschutz wird ohne Lichtschalter und ohne Dimmer geliefert. Befestigt wird er über Kontergewinde M20 zur Verschraubung in der bauseitigen Arbeitsplatte, die Stärke ist dabei mit 70 mm angegeben.
Lieferumfang
- 1 x Hustenschutz HS 5-1-45 (ohne Lichtschalter und ohne Dimmer)
Technische Daten
- Herstellerartikelnummer: 484311203
- Eignung: für GN 1/1
- Installationsart: bauseitige Plattenmontage, Kontergewinde M20 zur Verschraubung in bauseitige Arbeitsplatte (Stärke 70 mm)
- Außenabmessungen (B x T x H): 1900 x 430 x 450 mm
- Verglasung: ESG-Scheibe, einseitig gebogen (Deckglas)
- Etage: gehärtete Glasscheibe, einseitig gebogen, in der Tiefe wahlweise fixierbar
- Träger: Rundrohrträger, Ø 38 mm
- Beleuchtung: LED-Innenbeleuchtung (horizontal unter der Decke), ohne Lichtschalter
- Elektrische Verkabelung: im Rundrohr nach unten lose herausgeführt
- Anschluss: 0,017 kW, 230 V, 1-phasig, 50 Hz
- Verkleidung außen: CNS 1.4301
- Verkleidung innen: CNS 1.4301
- Gewicht: 80 kg netto (108 kg brutto)
- Herkunftsland: Österreich
Besonderheiten
- ESG-Deckglas, einseitig gebogen
- Glasetage aus gehärtetem Glas, in der Tiefe wahlweise fixierbar
- LED-Innenbeleuchtung horizontal unter der Decke
- Verkabelung im Rundrohr geführt
- Verschraubung mit Kontergewinde M20 in der bauseitigen Arbeitsplatte
- Rundrohrträger Ø 38 mm
- Edelstahl CNS 1.4301 innen und außen
Pflichtangaben
Hinweise zu Aufstellung und Betrieb
Die Montage erfolgt bauseitig auf der Arbeitsplatte (Kontergewinde M20, Stärke 70 mm). Lieferung ohne Lichtschalter und ohne Dimmer, die elektrische Verkabelung ist im Rundrohr nach unten lose herausgeführt.
Energiekennzeichnung
Gewerbliche Hustenschutze unterliegen derzeit keiner EU-Energielabel-Kennzeichnungspflicht (keine EPREL-Registrierung).
Produktsicherheit (GPSR)
Hersteller: AKE Ausseer Kälte- und Edelstahltechnik GmbH, Pichl 66, 8984 Bad Mitterndorf, Österreich
Verantwortliche Person in der EU: NordCap GmbH & Co. KG, Thalenhorststraße 15, 28307 Bremen, Deutschland, Telefon: +49 421 48557-0, E-Mail: produktsicherheit@nordcap.de
Sicherheitshinweise: Vor Aufstellung, Anschluss und Gebrauch die mitgelieferte Bedienungsanleitung mit allen Sicherheits- und Warnhinweisen lesen und beachten.
