Der NordCap Kühltisch KTZ 4-70-4T IFR bietet vier Türabteile für GN 1/1 mit 393 Litern Nettoinhalt und wird als zentralgekühltes Gerät komfortabel über die IDEAL AKE Steuerung mit Touch-Display bedient.

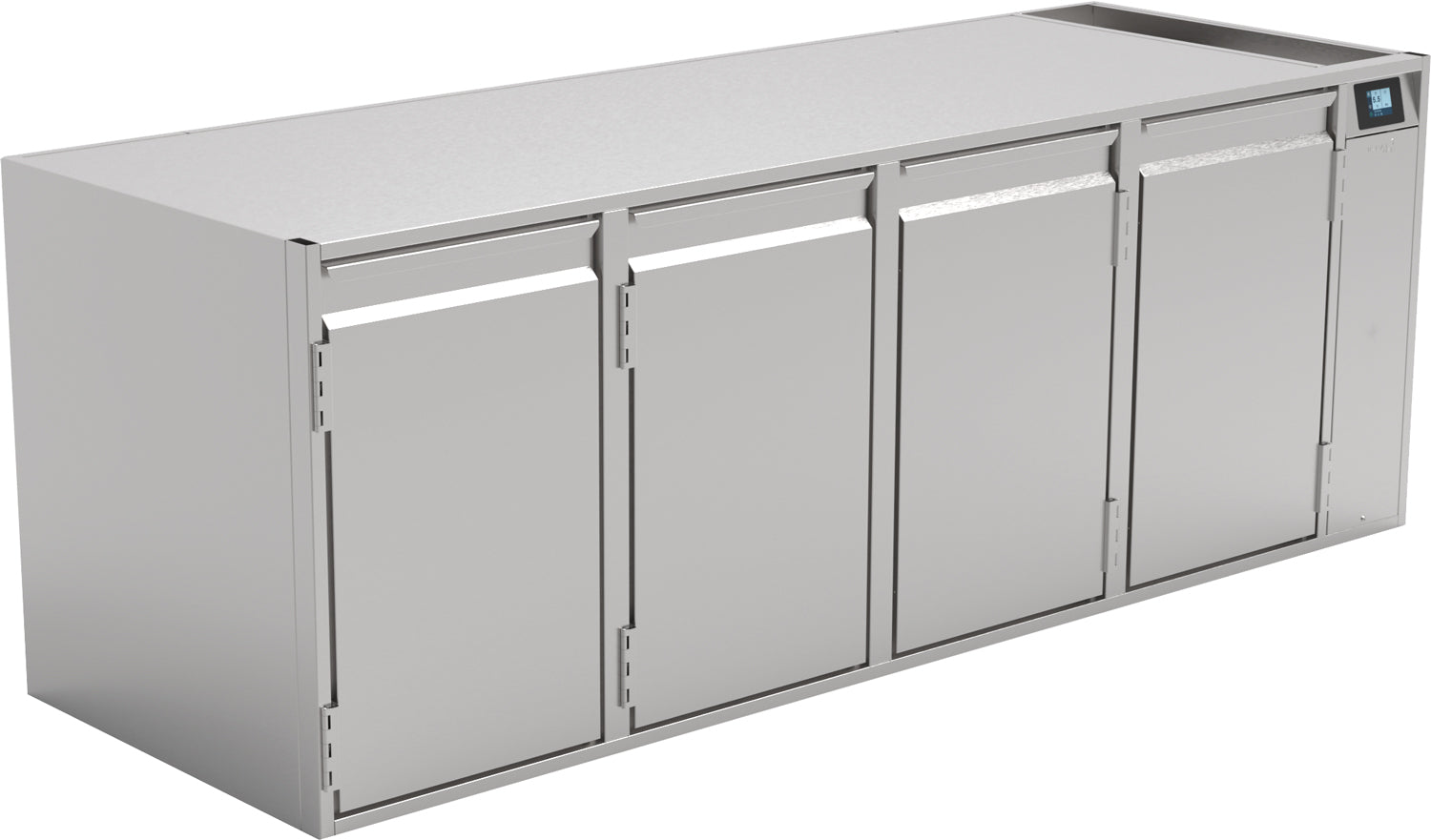

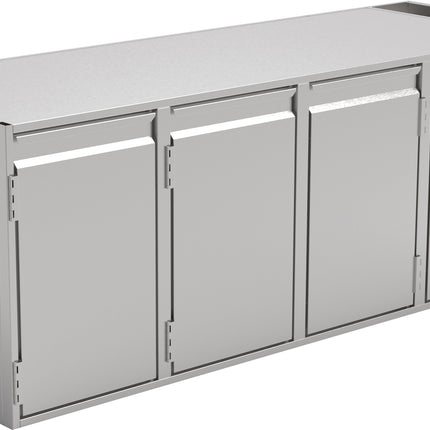

Der KTZ 4-70-4T IFR ist ein zentralgekühlter Kühltisch mit vier Türabteilen für Gastronormbehälter GN 1/1, ausgelegt zur Kühlung und Lagerung von Fleisch, Gemüse und Getränken. Mit Außenmaßen von 1940 x 660 x 700 mm (B x T x H) bei einer Korpushöhe von 700 mm und einem Nettoinhalt von 393 Litern schafft er gekühlten Stauraum direkt am Arbeitsplatz. Jedes Abteil ist innen 325 mm breit, 530 mm tief und 570 mm hoch; mit optional erhältlichem Sonderzubehör lassen sich wahlweise bis zu 7 GN-Tragroste 1/1 aufnehmen. Der Kühltisch ist einbaufähig und wird in der Grundausstattung ohne Arbeitsplatte geliefert, eine Arbeitsplatte aus CNS ist optional erhältlich.

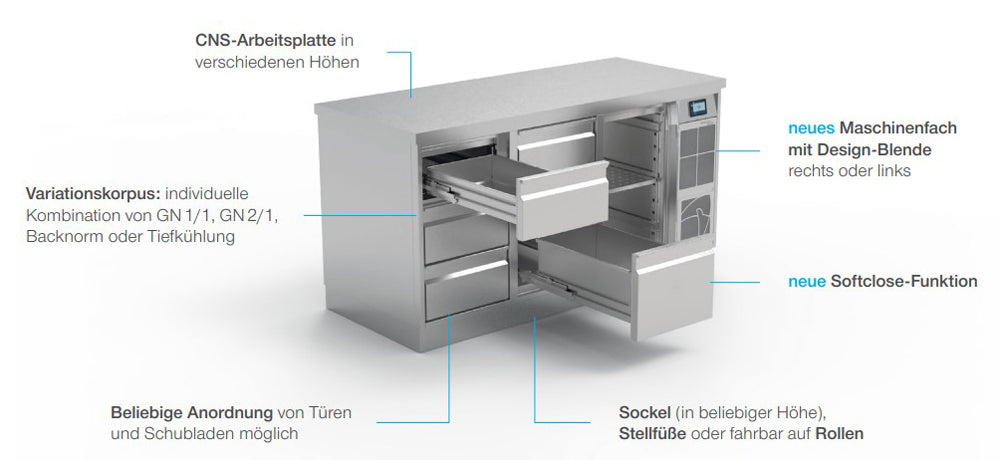

Die vier Volltüren aus CNS mit frontbündigen Tür- und Ladenblättern sind selbstschließend und verfügen über Scharniere für Türoffenstellungen von 60°, 90°, 120° und 180°, eine Rahmenheizung, eine CNS-Griffleiste und eine werkzeugfrei wechselbare Magnetdichtung; der Türanschlag ist links, links, rechts, rechts ausgeführt, die Nutzhöhe der Türen beträgt 570 mm. Der Variationskorpus erlaubt die individuelle Kombination von GN 1/1, GN 2/1 und Einbauelementen in den Größen ½, ⅓ und ⅔ und lässt sich nachträglich ohne großen Aufwand umrüsten, gesteckte Ladenquerstangen und Ladenführungen sind werkzeuglos demontierbar. Halb-Schubladen oder Vollauszüge sind als optionale Ladenelemente anstelle einer Tür kombinierbar. Bedient wird der Kühltisch über die IDEAL AKE Steuerung mit LCD-Touchscreen (2,4 Zoll), mehrsprachiger Menüführung, Verdampferlüfter-Regelung, ECO-Modus und Zeitumstellung für den Nachtmodus; die Abtauung erfolgt automatisch. Optional erhältlich ist ein Touch-Display mit 3,5 Zoll.

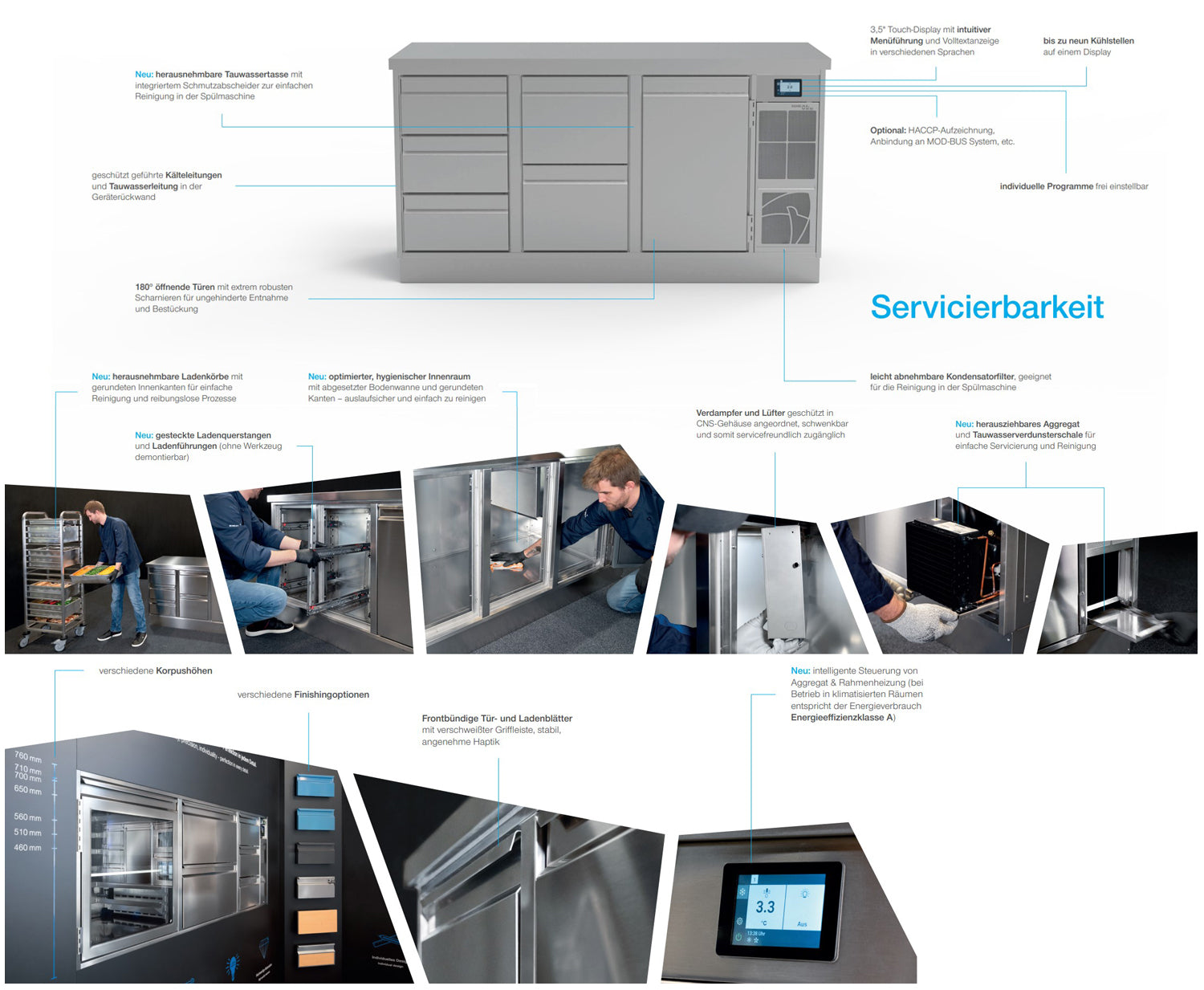

Außen ist der Kühltisch mit Edelstahl CNS 1.4301 verkleidet, die Sichtseiten sind gebürstet. Innen besteht er ebenfalls aus CNS 1.4301 mit abgesetzter, dichtverschweißter und auslaufsicherer Bodenwanne mit gerundeten Kanten, der Innenraum hat abgerundete Ecken. Der Korpus ist mit XPS-Premiumisolierung gedämmt, die Fronten mit PUR-Hartschaum von bis zu 50 mm. Für die Reinigung lässt sich der Kondensatorfilter abnehmen und in der Maschine reinigen, die Kondensatwanne ist herausnehmbar und spülmaschinentauglich. Der Verdampfer mit 4D-Luftführung zwischen Ladenblatt und Ladenkorb sitzt geschützt in einem CNS-Gehäuse, ist 45° schwenkbar und besitzt eine spezielle Duplex-Beschichtung für höchsten Korrosionsschutz im Salzsprühtest nach DIN EN ISO 9227. Auf Anfrage sind die Materialgüte 1.4404 V4A sowie Pulverbeschichtungen in allen RAL-Farbtönen und verschiedene Dekorvarianten erhältlich.
Gekühlt wird per Umluft, der Kühltisch ist zentralgekühlt und wird mit einem getrennten Verflüssigungssatz betrieben. Ein Expansionsventil für R-134a / R-513A ist vorinstalliert, die Kälteleistung beträgt 385 W bei -10 °C Verdampfungstemperatur; weitere Verdampferausführungen für R452a, EVR, CO₂ und Sole sind optional verfügbar. Kälte- und Tauwasserleitung sind geschützt in der Rückwand geführt, die energiesparenden 24 Volt-Lüfter sitzen im abnehmbaren CNS-Lüftergehäuse und sind in der Geschwindigkeit regelbar. Das Installationsfach liegt rechts und ist 180 mm breit, Verkabelung und Komponenten sind leicht erreichbar. Der Temperaturbereich liegt bei -2 bis 8 °C, angegeben bei 40 °C Umgebungstemperatur und 40 % relativer Luftfeuchte. Getestet wurde nach Klimaklasse 4, unter Bedingungen der Klimaklasse 5 (+40 °C) erreicht und hält das Gerät diesen Bereich bei normalem Gebrauch, wobei die Energieverbrauchswerte abweichen können. Bauseitig ist ein Tauwasserablauf erforderlich, alternativ ist eine elektrische Tauwasserverdunstungsschale optional erhältlich.
Lieferumfang
- 1 x Kühltisch KTZ 4-70-4T IFR (Grundausstattung ohne Arbeitsplatte)
- 1 x GN-Tragrost 1/1, CNS, gelocht, je Türabteil
- 3 x Auflageschienen (2 Stk.) für GN 1/1-Einsätze, höhenverstellbar, je Abteil
Technische Daten
- Herstellerartikelnummer: 48531000658
- Modell: KTZ 4-70-4T IFR
- Abteile: 4 (4 x Volltür, CNS)
- Eignung: für GN 1/1, zur Kühlung und Lagerung von Fleisch, Gemüse und Getränken
- Aufbauoption: einbaufähig, Grundausstattung ohne Arbeitsplatte
- Außenabmessungen (B x T x H): 1940 x 660 x 700 mm
- Korpushöhe: 700 mm
- Innenabmessungen je Abteil (B x T x H): 325 x 530 x 570 mm
- Nutzhöhe der Türen: 570 mm
- Tiefe bei geöffneter Tür: 1070 mm
- Nettoinhalt: 393 l
- Aufnahme (wahlweise): bis zu 7 x GN-Tragrost 1/1 (mit optional erhältlichem Sonderzubehör)
- Türanschlag: links | links | rechts | rechts
- Türöffnung: selbstschließend, Türoffenstellung 60°, 90°, 120°, 180°
- Installationsfach: rechts, Breite 180 mm
- Temperaturbereich: -2 bis 8 °C (bei 40 °C Umgebungstemperatur und 40 % relativer Luftfeuchte)
- Klimaklasse: 4 (+30 °C Umgebungstemperatur, 55 % relative Luftfeuchte)
- Anschlussart: zentralgekühlt (Betrieb mit getrenntem Verflüssigungssatz)
- Kühlungsart: Umluftkühlung, Verdampfer mit 4D-Luftführung, 45° schwenkbar, Duplex-Beschichtung
- Kältemittel: Expansionsventil R-134a / R-513A vorinstalliert
- Kälteleistung: 385 W bei -10 °C Verdampfungstemperatur
- Steuerung: IDEAL AKE Steuerung, Touch-Display (2,4 Zoll), mehrsprachig, Verdampferlüfter-Regelung, ECO-Modus, Nachtmodus
- Abtauung: automatisch
- Lüfter: 24 Volt, Lüftergeschwindigkeit regelbar
- Verkleidung außen: CNS 1.4301, Sichtseiten gebürstet
- Verkleidung innen: CNS 1.4301, abgesetzte, dichtverschweißte Bodenwanne mit gerundeten Kanten, auslaufsicher
- Isolierung: Korpus XPS-Premiumisolierung, Fronten PUR-Hartschaum bis zu 50 mm
- Herkunftsland: Österreich
Besonderheiten
- IDEAL AKE Steuerung mit Touch-Display (2,4 Zoll), ECO-Modus und Nachtmodus
- Variationskorpus für GN 1/1, GN 2/1 und Einbauelemente in ½, ⅓ und ⅔, nachträglich umrüstbar
- Selbstschließende CNS-Volltüren mit Türoffenstellung 60°, 90°, 120° und 180° und werkzeugfrei wechselbarer Magnetdichtung
- Verdampfer mit 4D-Luftführung und Duplex-Beschichtung, Korrosionsschutz nach DIN EN ISO 9227
- Energiesparende 24 Volt-Lüfter im abnehmbaren CNS-Lüftergehäuse, Geschwindigkeit regelbar
- Kondensatorfilter maschinengeeignet, Kondensatwanne spülmaschinentauglich
- Installationsfach rechts mit leicht erreichbarer Verkabelung und Komponenten
Pflichtangaben
Hinweise zu Aufstellung und Betrieb
Der Kühltisch ist zentralgekühlt und wird mit einem getrennten Verflüssigungssatz betrieben, ein Expansionsventil für R-134a / R-513A ist vorinstalliert. Bauseitig ist ein Tauwasserablauf erforderlich, alternativ ist eine elektrische Tauwasserverdunstungsschale optional erhältlich. Die Grundausstattung wird ohne Arbeitsplatte geliefert.
Bedienungsanleitung
Bedienungsanleitung herunterladen (PDF)
Energiekennzeichnung
Gewerbliche Kühllagerschränke, die mit einem getrennten Verflüssigungssatz betrieben werden, unterliegen keiner EU-Energielabel-Kennzeichnungspflicht nach (EU) 2015/1094 (keine EPREL-Registrierung).
Produktsicherheit (GPSR)
Hersteller: IDEAL Kältetechnik GmbH, In der Schörihub 28, 4810 Gmunden, Österreich
Verantwortliche Person in der EU: NordCap GmbH & Co. KG, Thalenhorststraße 15, 28307 Bremen, Deutschland, Telefon: +49 421 48557-0, E-Mail: produktsicherheit@nordcap.de
Sicherheitshinweise: Vor Aufstellung, Anschluss und Gebrauch die mitgelieferte Bedienungsanleitung mit allen Sicherheits- und Warnhinweisen lesen und beachten.
