Der NordCap Kühltisch CRIO HPO 4-7001 bietet mit vier Volltüren 423 Liter Nettoinhalt für GN 1/1 und ist als zentralgekühltes Gerät für den Anschluss an einen getrennten Verflüssigungssatz ausgelegt.

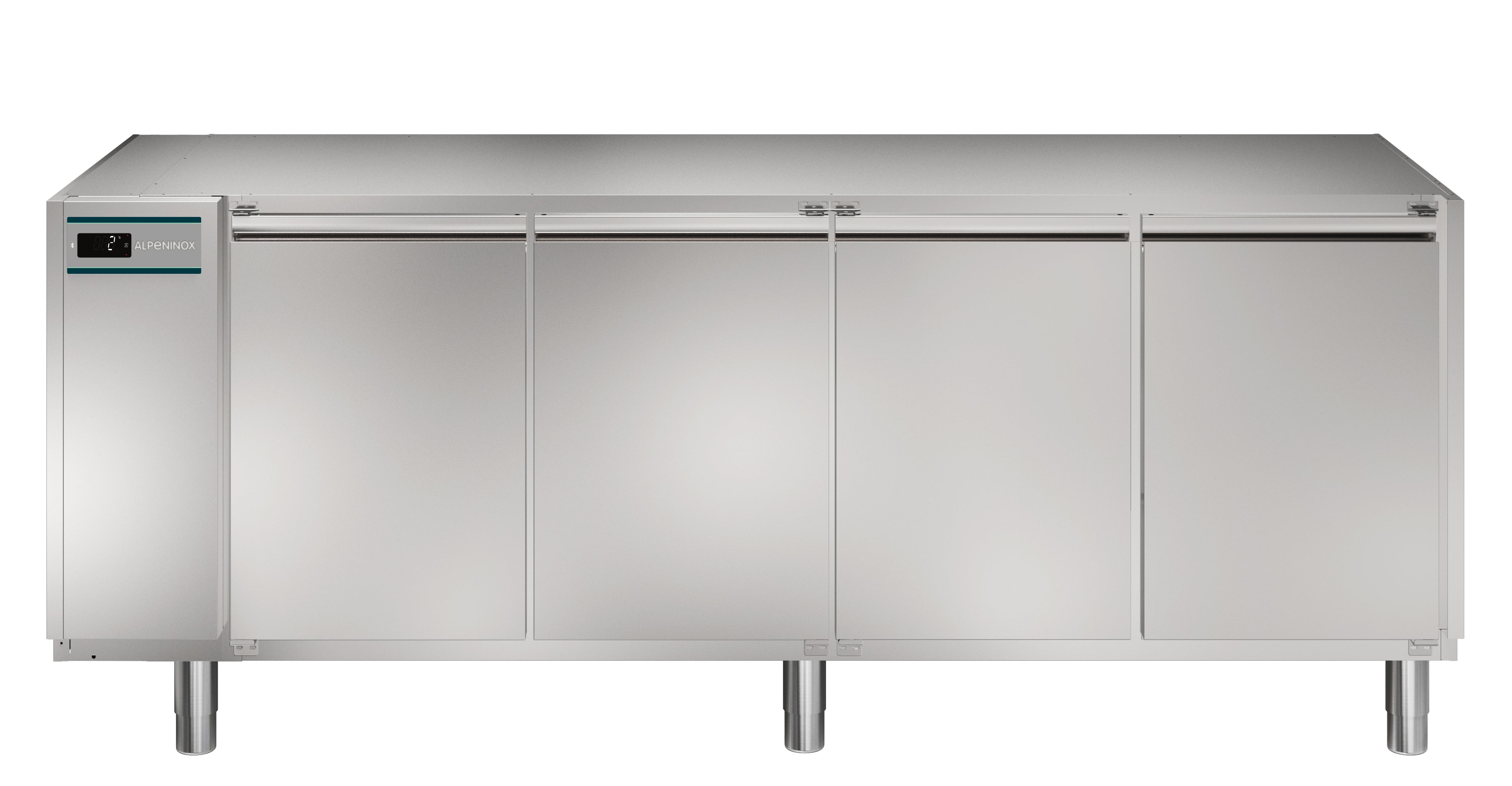

Der CRIO HPO 4-7001 ist ein vierabteiliger Kühltisch für Gastronormbehälter GN 1/1 mit vier Volltüren. Er ist zentralgekühlt und damit für den Betrieb mit einem getrennten Verflüssigungssatz ausgelegt, gekühlt wird per Umluft im Temperaturbereich von -2 bis 10 °C. Die Außenmaße betragen 2111 x 700 x 850 mm (B x T x H) bei einer Korpushöhe von 700 mm, der Innenraum misst 1706 x 560 x 550 mm. Der Bruttoinhalt liegt bei 590 Litern, der Nettoinhalt bei 423 Litern. Die Klimaklasse 5 steht für einen Betrieb bis +40 °C Umgebungstemperatur bei 40 % relativer Luftfeuchte. Der Kühltisch wird in der Grundausstattung ohne Arbeitsplatte geliefert, ist sockelfähig und dank frontseitiger Be- und Entlüftung unter- und einbaufähig.

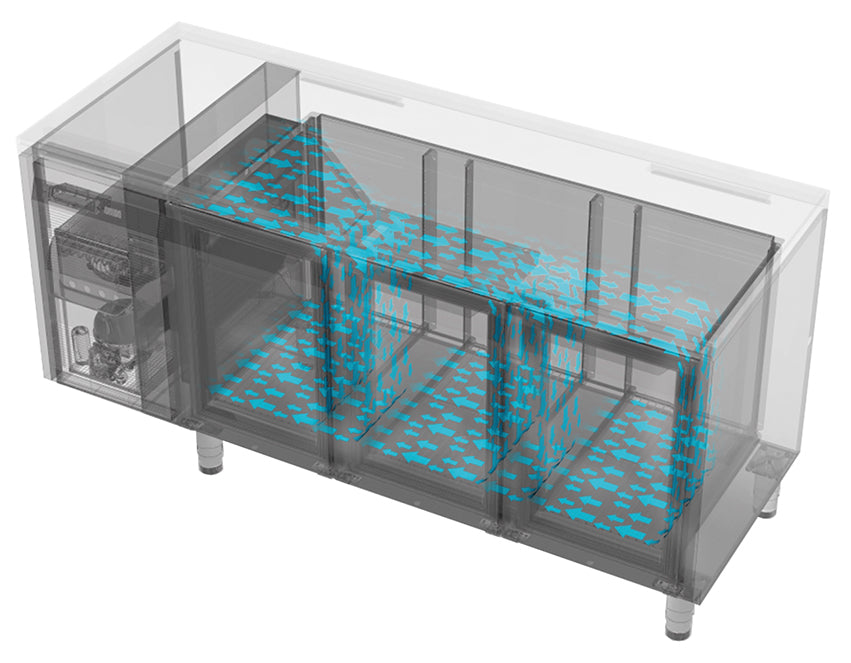

Gesteuert wird der Kühltisch über die CRIO TECH Displaysteuerung mit Temperaturregelung, dreistufiger Feuchtigkeitssteuerung, Turbo-Cooling-Zyklus, Ein-/Aus-Schalter sowie akustischer und optischer Alarmfunktion. Ein intelligentes Airflow-System sorgt für die Luftführung im Innenraum. Per Bluetooth-Technologie ist die HACCP-Überwachung mit der Alpeninox Fridge Control App möglich, die HACCP-Daten werden zusätzlich im Gerät gespeichert. Über die RS-485-Schnittstelle, kompatibel mit den Kommunikationsprotokollen Modbus und Carel, lässt sich ein externes Diagnosesystem anschließen. Für den Echtzeitzugriff sowie die Fern- und Datenüberwachung über IoT und Ethernet ist optionales Zubehör erforderlich. Die Abtauung erfolgt automatisch und bedarfsgerecht.
Die vier Volltüren öffnen bis in eine Offenstellung bei 95° und sind mit CNS-Griffleisten sowie 3-Kammer-Ballondichtungen ausgestattet, die sich ohne Werkzeug wechseln lassen. Innen und außen ist der Kühltisch mit Edelstahl CNS 1.4301 verkleidet, die Sichtseiten sind geschliffen. Abgerundete Ecken im Innenraum erleichtern die Reinigung, Luftleitbleche unter der Decke führen die Kaltluft. Die Isolierung aus Cyclopentan-Hartschaum ist bis zu 90 mm stark. Die Schutzart IP21 schützt gegen Tropfwasser. Serienmäßig gehören je Türabteil ein GN-Tragrost 1/1 (grau rilsaniert), ein Paar Auflageschienen und zwei senkrechte Schienen für bis zu 15 Auflageschienen dazu, der Tisch steht auf höhenverstellbaren CNS-Füßen.
Ab Werk ist ein Expansionsventil für das Kältemittel R-134a vorinstalliert, die Kälteleistung beträgt 368 W bei -10 °C Verdampfungstemperatur. Der Verdampfer liegt frei, das Tauwasser wird automatisch per Heißgas verdunstet. Elektrisch wird der Kühltisch an 230 V (1-phasig, 50 Hz) mit einem Anschlusswert von 0,03 kW angeschlossen. Optional erhältlich sind Arbeitsplatten mit Aufkantung oder mit allseitiger Abkantung für 4-türige Kühltische der Serie CRIO HPO, ein Schubladenset 1/2 + 1/2, zusätzliche GN-Tragroste 1/1 und Auflageschienen und ein IoT-Erweiterungsmodul, ein Ethernet-Verbindungssatz sowie ein PoE-Netzwerk-Switch. Mit Arbeitsplatte beträgt die Höhe 900 mm, mit Arbeitsplatte und Aufkantung 1000 mm.
Lieferumfang
- 1 x Kühltisch CRIO HPO 4-7001 (Grundausstattung ohne Arbeitsplatte)
- 1 x Auflageschienen (2 Stk.) je Türabteil
- 1 x Tragrost, grau rilsaniert, je Türabteil
- 2 x Schiene, senkrecht, für max. 15 Auflageschienen, je Türabteil
- 4 x Füße, CNS, höhenverstellbar
Technische Daten
- Herstellerartikelnummer: 402712272
- Abteile: 4 (4 x Volltür)
- Eignung: für GN 1/1
- Installationsart: unter- und einbaufähig, frontseitige Be- und Entlüftung, sockelfähig
- Anschlussart: zentralgekühlt (Betrieb mit getrenntem Verflüssigungssatz)
- Außenabmessungen (B x T x H): 2111 x 700 x 850 mm
- Korpusabmessungen (B x T x H): 2111 x 700 x 700 mm
- Innenabmessungen (B x T x H): 1706 x 560 x 550 mm
- Höhe mit Arbeitsplatte (optional): 900 mm, mit Arbeitsplatte und Aufkantung: 1000 mm
- Tiefe bei geöffneter Tür: 1110 mm
- Bruttoinhalt: 590 l, Nettoinhalt: 423 l
- Abstell- und Lagerfläche: 4 x GN-Tragrost 1-1, grau rilsaniert
- Temperaturbereich: -2 bis 10 °C
- Klimaklasse: 5 (+40 °C Umgebungstemperatur, 40 % relative Luftfeuchte)
- Kühlungsart: Umluftkühlung
- Kältemittel: Expansionsventil für R-134a vorinstalliert
- Kälteleistung: 368 W bei -10 °C Verdampfungstemperatur
- Steuerung: CRIO TECH Displaysteuerung
- Abtauung: automatisch (bedarfsgerecht)
- Anschluss: 0,03 kW, 230 V, 1-phasig, 50 Hz
- Schutzart: IP21 (tropfwassergeschützt)
- Verkleidung außen: CNS 1.4301, Sichtseiten geschliffen
- Verkleidung innen: CNS 1.4301
- Isolierung: Cyclopentan-Hartschaum, bis zu 90 mm
- Gewicht: 145 kg netto
- Herkunftsland: Italien
Besonderheiten
- CRIO TECH Displaysteuerung mit 3-stufiger Feuchtigkeitssteuerung und Turbo-Cooling-Zyklus
- HACCP-Überwachung per Bluetooth mit der Alpeninox Fridge Control App, integrierte HACCP-Speicherung
- Akustische und optische Alarmfunktion, intelligentes Airflow-System
- RS-485-Schnittstelle, kompatibel mit Modbus und Carel
- Zentralgekühlt, Expansionsventil für R-134a vorinstalliert
- Werkzeugfrei wechselbare 3-Kammer-Ballondichtungen, Türen mit Offenstellung bei 95°
- Unter- und einbaufähig durch frontseitige Be- und Entlüftung, sockelfähig
- Serienmäßig mit GN-Tragrost je Türabteil und höhenverstellbaren CNS-Füßen
Pflichtangaben
Hinweise zu Aufstellung und Betrieb
Der Kühltisch ist zentralgekühlt und wird mit einem getrennten Verflüssigungssatz betrieben, ein Expansionsventil für R-134a ist vorinstalliert. Die Position für eine optionale Bohrung des Reinigungsablaufes ist am Geräteboden durch eine tiefgezogene Markierung erkennbar.
Bedienungsanleitung
Bedienungsanleitung herunterladen (PDF)
Energiekennzeichnung
Gewerbliche Kühllagerschränke, die mit einem getrennten Verflüssigungssatz betrieben werden, unterliegen keiner EU-Energielabel-Kennzeichnungspflicht nach (EU) 2015/1094 (keine EPREL-Registrierung).
Produktsicherheit (GPSR)
Hersteller: ALPENINOX, Viale Treviso 15, 33170 Pordenone, Italien (Markeninhaber: Electrolux Professional S.p.A., Viale Treviso 15, 33170 Pordenone, Italien)
Verantwortliche Person in der EU: NordCap GmbH & Co. KG, Thalenhorststraße 15, 28307 Bremen, Deutschland, Telefon: +49 421 48557-0, E-Mail: produktsicherheit@nordcap.de
Sicherheitshinweise: Vor Aufstellung, Anschluss und Gebrauch die mitgelieferte Bedienungsanleitung mit allen Sicherheits- und Warnhinweisen lesen und beachten.
