Descrizione

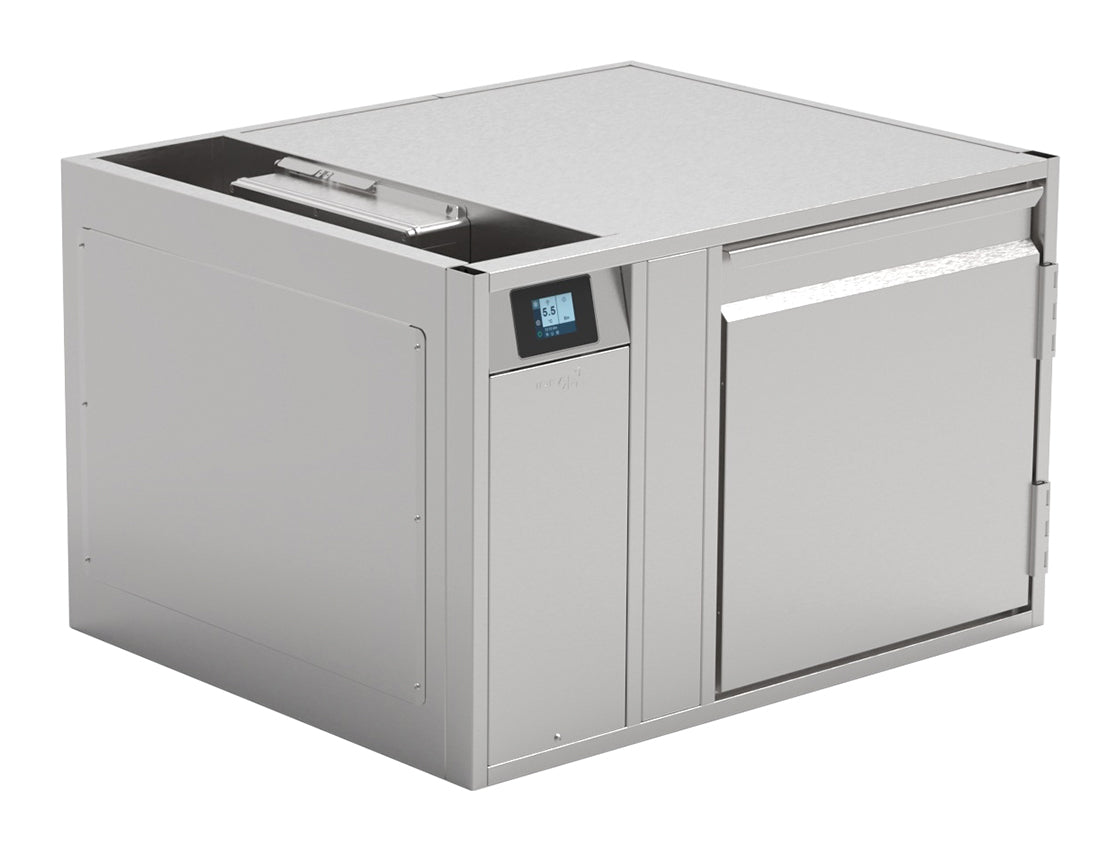

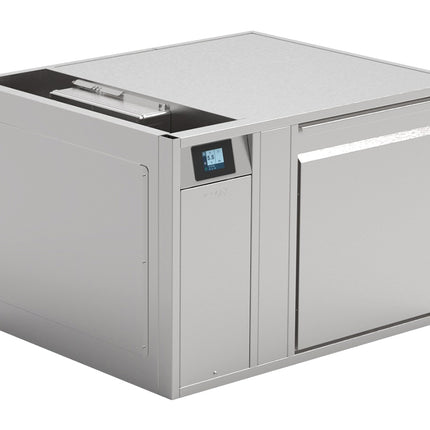

Der zentralgekühlte NordCap Tiefkühltisch UTKZ 1-51-1T IFL lagert verpackte Tiefkühlkost in GN 1/1 bei -15 bis -22 °C – mit einer Volltür, Installationsfach links und einer Korpushöhe von 510 mm.
Der UTKZ 1-51-1T IFL ist ein Tiefkühltisch für GN 1/1 zur Tiefkühlung und Lagerung von verpackter Tiefkühlkost. Bei Außenmaßen von 800 x 660 x 510 mm (B x T x H) bietet er ein Abteil mit 325 mm Innenbreite, 530 mm Innentiefe und 295 mm Innenhöhe. Der Tiefkühltisch ist unterbaufähig und einbaufähig und eignet sich als Unterbaueinheit für Kochgeräte diverser Bautiefen. Ausgeliefert wird die Grundausstattung ohne Arbeitsplatte, mit optionaler Arbeitsplatte beträgt die Höhe 560 mm. Der Temperaturbereich von -15 bis -22 °C ist bei 30 °C Umgebungstemperatur und 55 % relativer Luftfeuchte angegeben, die Temperaturklassifizierung L1 steht für die Tiefkühlung von zum Beispiel Fleisch, Wurstwaren oder Eis.
Die Volltür aus CNS mit frontbündigen Tür- und Ladenblättern ist selbstschließend, besitzt Rahmenheizung, CNS-Griffleiste und eine werkzeugfrei wechselbare Magnetdichtung; das Scharnier erlaubt Türoffenstellungen von 60°, 90°, 120° und 180°. Der Türanschlag ist rechts, die Nutzhöhe der Tür beträgt 290 mm, die Gerätetiefe bei geöffneter Tür 1130 mm. Der Variationskorpus erlaubt die individuelle Kombination von GN 1/1 und Schubladen-Elementen in Größe 1/1 und lässt sich nachträglich ohne großen Aufwand umrüsten; Halb-Schubladen oder Vollauszüge sind kombinierbar. Bedient wird das Gerät über die IDEAL AKE Steuerung mit 2,4-Zoll-LCD-Touchscreen, Verdampferlüfter-Regelung, ECO-Modus, Zeitumstellung für den Nachtmodus und mehrsprachiger Menüführung. Optional erhältlich ist anstelle einer Tür das Ladenelement 1Z-51 mit 1 Vollauszug 1/1 (Nutzhöhe 305 mm, Tragkraft 60 kg).
Außen- und Innenverkleidung bestehen aus Edelstahl CNS 1.4301, die Sichtseiten sind gebürstet. Der Innenraum hat abgerundete Ecken und eine abgesetzte, dicht verschweißte und auslaufsichere Bodenwanne mit gerundeten Kanten. Gesteckte Ladenquerstangen und Ladenführungen (bei Schubladen) lassen sich werkzeuglos demontieren. Isoliert ist der Korpus mit XPS-Premiumisolierung, die Fronten mit PUR-Hartschaum von bis zu 60 mm. Die Kondensatwanne ist zur Reinigung herausnehmbar und spülmaschinentauglich. Der Umluft-Verdampfer sitzt geschützt in einem CNS-Gehäuse, ist 45° schwenkbar und besitzt eine spezielle Duplex-Beschichtung mit höchstem Korrosionsschutz im Salzsprühtest nach DIN EN ISO 9227.
Der Tiefkühltisch ist zentralgekühlt: Ein Expansionsventil für R-452A ist vorinstalliert, die Kälteleistung beträgt 215 W bei -30 °C Verdampfungstemperatur. Das Installationsfach befindet sich links und ist 200 mm breit, die Installationsleitungen sind im Installationsfach geführt und die elektrische Verdrahtung reicht bis zur Klemmdose; Kälte- und Tauwasserleitung sind geschützt in der Rückwand geführt. Die Abtauung erfolgt automatisch mittels Heizbügel, bauseitig ist ein Tauwasserablauf erforderlich, alternativ ist eine elektrische Tauwasserverdunstungsschale als Sonderausstattung erhältlich. Energiesparende 24-Volt-Lüfter mit regelbarer Geschwindigkeit sitzen geschützt im abnehmbaren CNS-Lüftergehäuse, der Anschlusswert beträgt 0,41 kW bei 230 V und 50 Hz. Optional erhältlich sind unter anderem eine CNS-Arbeitsplatte, ein höhenverstellbarer GN-Zwischenrost 1/1, ein 3,5-Zoll-Touch-Display für die IDEAL AKE Steuerung, ein Rollensatz mit 4 Rollen (davon 2 mit Bremse), ein ab Werk eingebautes Schloss sowie ein Installationsfach in Sonderabmessungen.
Lieferumfang
- 1 x Tiefkühltisch UTKZ 1-51-1T IFL (Grundausstattung ohne Arbeitsplatte)
- 1 x GN-Tragrost 1/1, CNS, gelocht, je Türabteil
- 2 x Auflageschienen (2 Stk.), je Türabteil
Technische Daten
- Herstellerartikelnummer: 48531000878
- Eignung: für GN 1/1, zur Tiefkühlung und Lagerung von verpackter Tiefkühlkost
- Abteile: 1 (1 x Volltür)
- Aufbauoption: unterbaufähig, einbaufähig, Grundausstattung ohne Arbeitsplatte
- Außenabmessungen (B x T x H): 800 x 660 x 510 mm
- Innenabmessungen (B x T x H): 325 x 530 x 295 mm
- Höhe mit Arbeitsplatte: 560 mm
- Tiefe bei geöffneter Tür: 1130 mm
- Tür: CNS, frontbündig, selbstschließend, Offenstellung 60°/90°/120°/180°, Rahmenheizung, CNS-Griffleiste, Magnetdichtung werkzeugfrei wechselbar
- Türanschlag: rechts
- Nutzhöhe der Tür: 290 mm
- Installationsfach: links, Breite 200 mm
- Temperaturbereich: -15 bis -22 °C (bei 30 °C Umgebungstemperatur und 55 % relativer Luftfeuchte)
- Temperaturklassifizierung: L1 (zur Tiefkühlung von z. B. Fleisch, Wurstwaren oder Eis)
- Klimaklasse: 4 (+30 °C Umgebungstemperatur, 55 % relative Luftfeuchte)
- Steuerung: IDEAL AKE Steuerung, Touch-Display (2,4 Zoll), Verdampferlüfter-Regelung, ECO-Modus, Nachtmodus, multilingual
- Kühlungsart: Umluftkühlung, 24-Volt-Lüfter, Lüftergeschwindigkeit regelbar
- Anschlussart: zentralgekühlt
- Kältemittel: Expansionsventil für R-452A vorinstalliert
- Kälteleistung: 215 W bei -30 °C Verdampfungstemperatur
- Abtauung: automatisch (mittels Heizbügel), bauseitiger Tauwasserablauf erforderlich
- Anschlusswert Elektro: 0,41 kW, 230 V, 1-phasig, 50 Hz
- Isolierung: Korpus XPS-Premiumisolierung, Fronten PUR-Hartschaum bis zu 60 mm
- Verkleidung außen: CNS 1.4301, Sichtseiten gebürstet
- Verkleidung innen: CNS 1.4301, abgesetzte, dicht verschweißte Bodenwanne mit gerundeten Kanten, auslaufsicher
- Herkunftsland: Österreich
Besonderheiten
- Unterbaueinheit für Kochgeräte diverser Bautiefen
- IDEAL AKE Steuerung mit 2,4-Zoll-Touch-Display, ECO- und Nachtmodus
- Variationskorpus, Halb-Schubladen oder Vollauszüge kombinierbar, nachträglich umrüstbar
- Selbstschließende Volltür mit Offenstellung 60°, 90°, 120° und 180°
- Magnetdichtung werkzeugfrei wechselbar
- Verdampfer 45° schwenkbar, mit Duplex-Beschichtung
- Innenraum mit abgerundeten Ecken, auslaufsichere Bodenwanne
- Für Zentralkühlung, Expansionsventil R-452A vorinstalliert
Pflichtangaben
Hinweise zu Aufstellung und Betrieb
Das Gerät ist zentralgekühlt und wird mit einem getrennten Verflüssigungssatz betrieben (Expansionsventil für R-452A vorinstalliert). Bauseitig ist ein Tauwasserablauf erforderlich, alternativ ist eine elektrische Tauwasserverdunstungsschale als Sonderausstattung erhältlich. Die Grundausstattung wird ohne Arbeitsplatte geliefert. Die Ausgleichsblende (optional erhältlich) ist nur außerhalb des Kühlraumes zu verwenden.
Bedienungsanleitung
Bedienungsanleitung herunterladen (PDF)
Energiekennzeichnung
Für dieses Gerät ist herstellerseitig kein EU-Energielabel hinterlegt. Gewerbliche Kühllagerschränke, die mit einem getrennten Verflüssigungssatz betrieben werden, unterliegen nach (EU) 2015/1094 keiner EPREL-Kennzeichnungspflicht.
Produktsicherheit (GPSR)
Hersteller: IDEAL Kältetechnik GmbH, In der Schörihub 28, 4810 Gmunden, Österreich
Verantwortliche Person in der EU: NordCap GmbH & Co. KG, Thalenhorststraße 15, 28307 Bremen, Deutschland, Telefon: +49 421 48557-0, E-Mail: produktsicherheit@nordcap.de
Sicherheitshinweise: Vor Aufstellung, Anschluss und Gebrauch die mitgelieferte Bedienungsanleitung mit allen Sicherheits- und Warnhinweisen lesen und beachten.
